Консольные стеллажи

Узнать стоимость

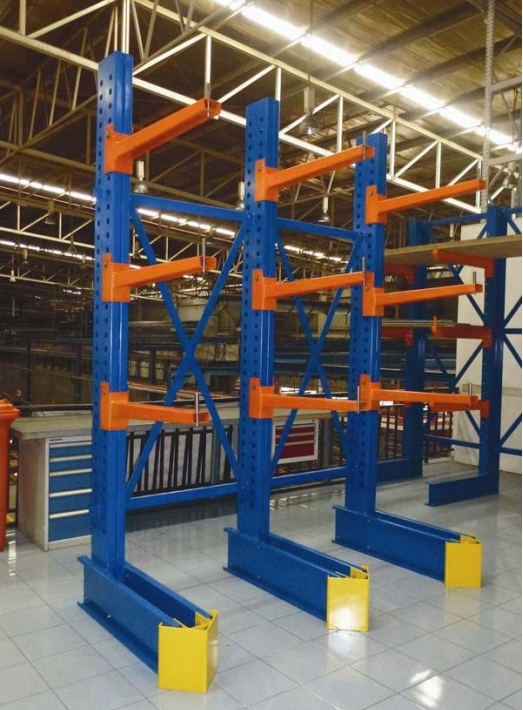

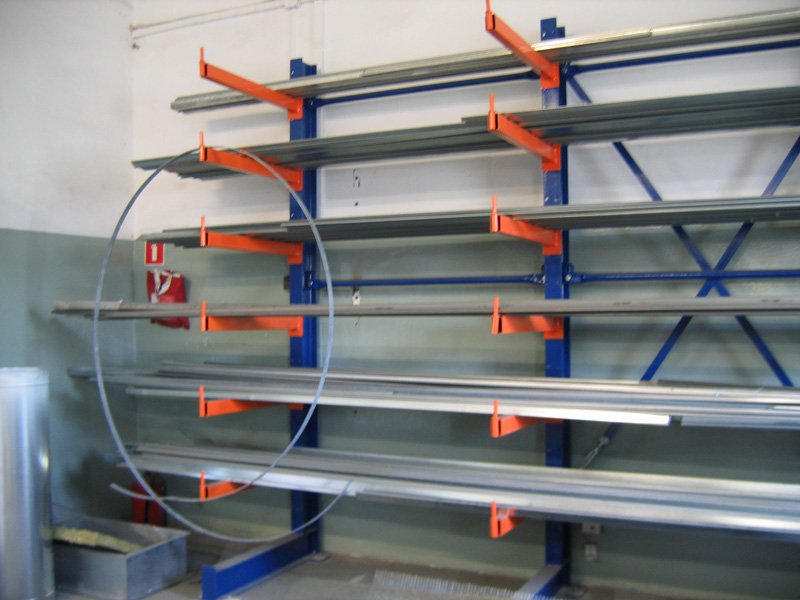

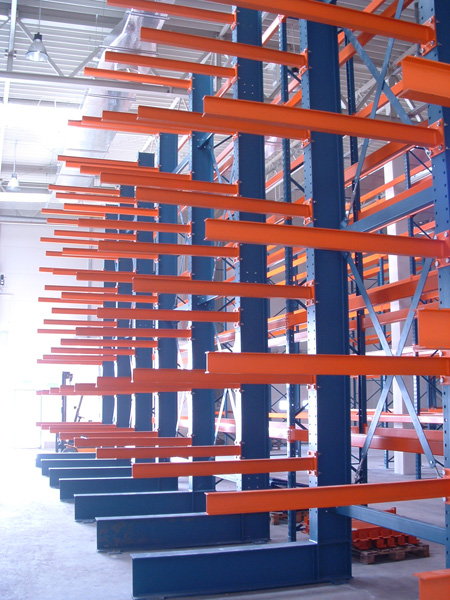

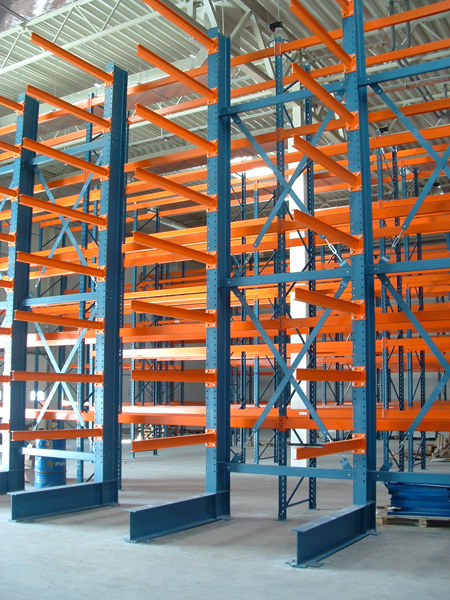

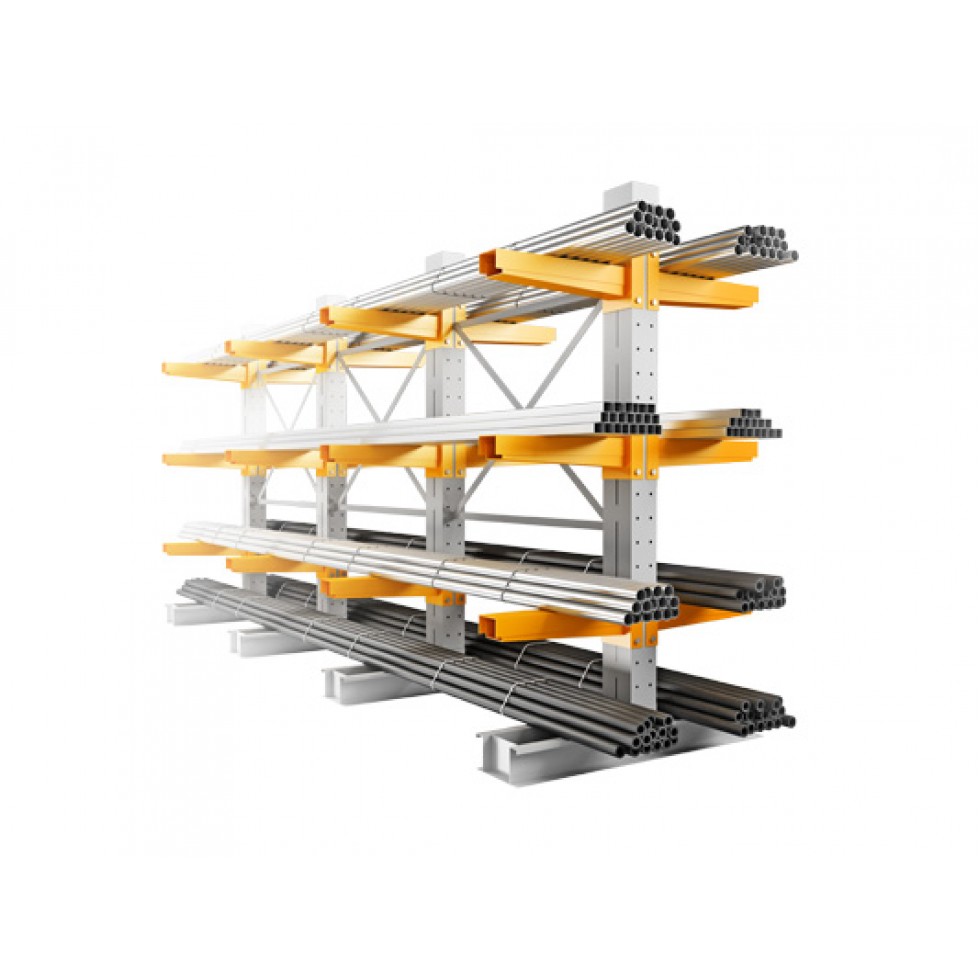

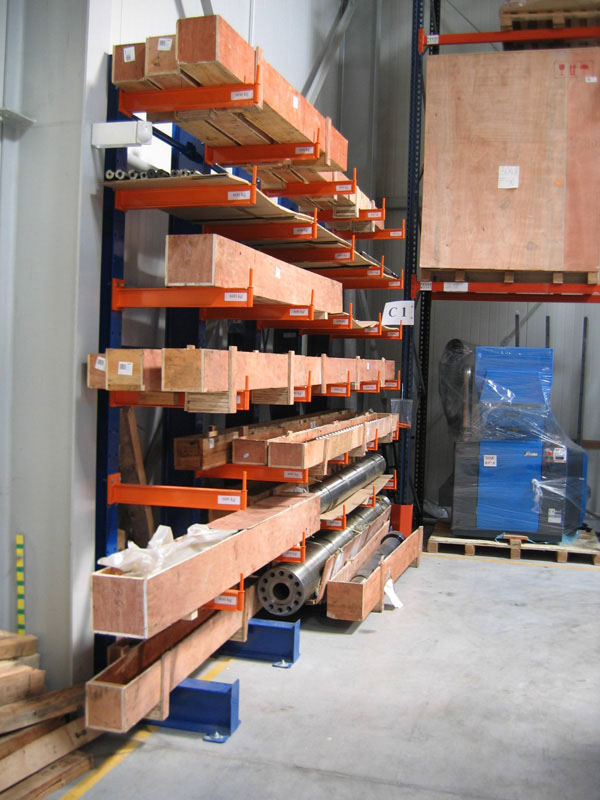

Консольные стеллажи, как правило, предназначаются для размещения и хранения товаров, которые по своим габаритным размерам имеют большую длину. В большинстве случаев они идеально подходят для складирования металлопрофиля и металлопроката, бруса и досок, гипсокартона и прочих листовых материалов,  а также для катушечных и рулонных  товаров. Они довольно просты в конструкции и состоят из 4-х основных элементов: вертикальные стойки, горизонтальные консоли, ограничитель консоли, и связей между вертикальными стойками. Стойки перфорированы, что делает удобным выставление необходимой высоты консолей под конкретный товар. Кроме того, консольные стеллажи предусматривают возможность установки на консоли полочного перекрытия.  В зависимости от необходимых требований консольные стеллажи бывают односторонними (размещаются возле стен склада, либо в тех местах, где доступ к товару возможен только с одной стороны) и двухсторонними.







Основой для расчета статики конструкции служили следующие документы: DIN 18800,
RAL-RG 614/5 и BGR 234
Выбор профиля осуществляется на основе заявленных статических характеристик системы

Системы с болтовыми соединениями

– монтаж с применения болтов и регулировка консолей и полок
– регулировка установки полок с шагом 100 мм
– одно- или двухстороннее использование
В основе системы с болтовыми соединениями находится конструкция из стоек и консолей из стальных профилей с цельными стенками. Широкий спектр комплектующих выгодно дополняет ассортимент стеллажей.
проверочный статический расчет

рекомендации по устройству фундамента

1 Стойка
2 Консоль
3 Горизонтальный соединительный элемент
4 Диагональная стяжка
5 Консольная перемычка

1. Стойка

Одно- или двухстороннее использование
Стойки и опоры стоек выполнены из горячекатаных профилей IPE  (IPE 120 – IPE 500)
Вкл. анкерные болты  и подкладки из листового материала
Высота: от 2 до 12 м
Величины полезной глубины: до 3 кг

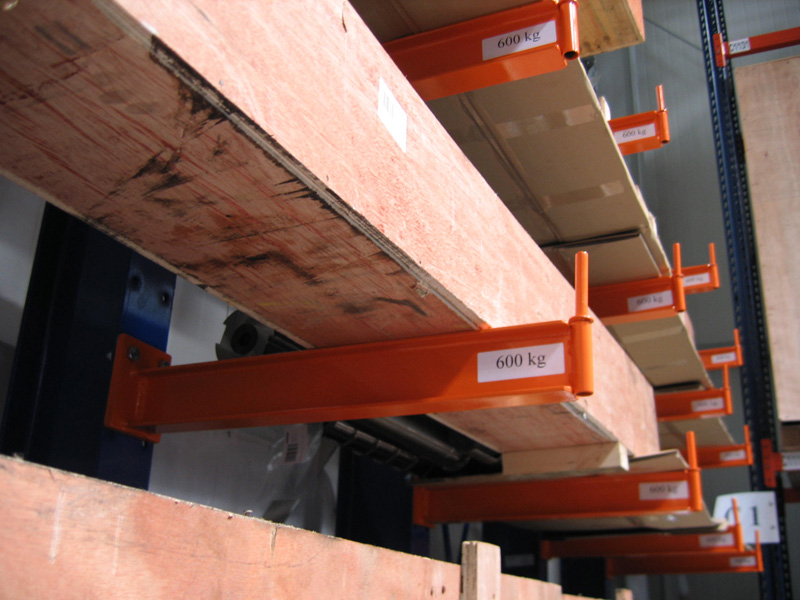

2. Консоль

Из горячекатаного профиля IPE (IPE 80 – IPE 180)
Величины полезной глубины: до 3 кг

3. Горизонтальный соединительный элемент

Соединяет стеллажные стойки друг с другом, которые образуют таким образом прочный модуль.
– Служит для опоры диагональных растяжек.

4. Диагональная стяжка

Для придания стеллажу жесткости в продольном направлении монтируются стяжки.

5. Консольная перемычка

Монтируемые с помощью болтов консольные перемычки для хранения паллет или укрепления решетчатых полок или полок из ДСП

Решетчатая полка

Планирование осуществляется  в индивидуальном порядке  в соответствии с требованиями заказчика.

Полка из ДСП

V20, E1, 38 мм
Вкл. крепежный материал

Защита от скатывания

Различные элементы защиты от скатывания и защитные бортики используются по необходимости.
